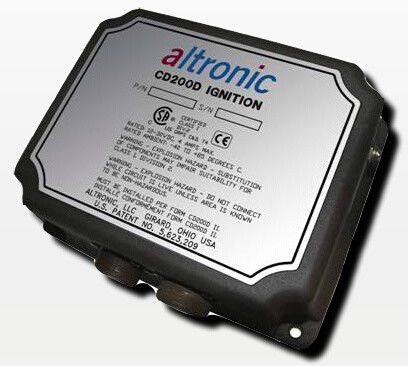

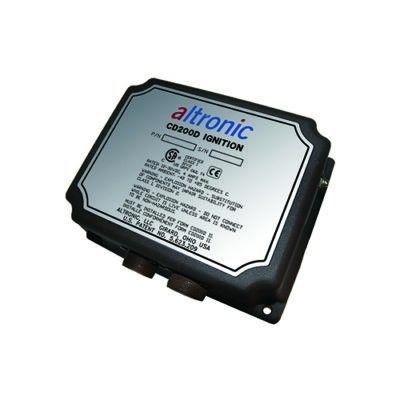

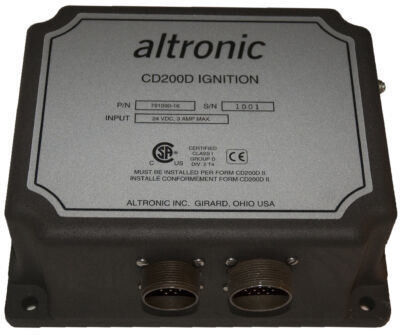

Controlador de ignição Altronic CD200d certificado CE para motor com número de peça 791 090-12

The Altronic CD200D general purpose microprocessor ignition system with high energy capacitor discharge technology for gas reciprocating industrial engines provides maximum engine performance and extends spark plug life by 3-5 times over induction ignition systemsAdequados para motores industriais a gás estacionários de 8, 12 ou 16 cilindros, os sistemas de ignição da série 90 estão disponíveis em versões padrão (sem blindagem) e blindadas (à prova de explosão).A tensão de alimentação é de 12 a 24 volts DCOs sistemas de ignição não têm partes móveis e não requerem manutenção regular.

A principal diferença entre o sistema de ignição Altronic CD200D e o CD200 é que o sistema funciona com sensores magnéticos e Hall.A unidade de ignição CD200D utiliza tecnologia de microprocessador para processar o sinal de captação magnética à medida que passa por buracos ou dentes no disco de aço ou volanteSe for utilizado um sensor Hall, é necessário um disco ou um ímã de disparo montado no disco.Isto garante a formação de tempo de ignição preciso e coordenado em relação à posição do eixo de camas e ciclo do motor.

Um programa de utilizador baseado em WINDOWSTM dá ao operador acesso a todas as funções do CD200D, incluindo a regulação da energia da centelha,Ajuste automático do ângulo de ignição (em função das RPM ou do sinal analógico da célula de carga)Com estas características, o operador pode implementar certas funções para condições de funcionamento específicas.O programa também exibe mensagens de diagnóstico na tela sobre o estado dos circuitos primários e secundários do sistema de igniçãoO operador pode realizar o mesmo diagnóstico piscando os LEDs na unidade de ignição.A monitorização remota e a comunicação de dados utilizando o protocolo MODBUS-RTU também são uma característica padrão do sistema de ignição.

Especificações do sistema de ignição ALTRONIC CD200D:

Tipo de sistema de ignição: microprocessador, tipo de condensador (CD)

Aplicações: Sistema de ignição universal

Número de cilindros: 8, 12 e 16 cilindros

Voltagem de alimentação: 12 volts, 3,5 amperes/24 volts, 2,0 amperes

Tensão de saída máxima: 40 kV

Duração da faísca: 300-600 microssegundos (μs)

Ajuste do ângulo de ignição:

- Selecionável manualmente através de um interruptor de 8 posições
- Modo automático, em função da velocidade do motor, de 25 a 2500 rpm

- sinal analógico de 4 a 20 miliampères (mA) ou 0 a 5 volts de corrente contínua (VDC)

Retardo máximo do ângulo de ignição: 25

Configuração de desligamento de segurança por excesso de velocidade: de 25 a 2500 rpm

sinal de saída para controlo do relé: 0,5 Amp, 32 V DC

Interface de dados: RS485 (Modbus RTU)

- sistemas de ignição de microprocessadores de uso geral para motores de 8, 12 e 16 cilindros, em versões blindadas e não blindadas;

- sistemas de ignição baratos para motores a pistão industriais a gás estacionários;

- Sistemas de ignição de condensadores com alta energia de centelha;

- Alta precisão no tempo de ignição em toda a gama de velocidades e cargas do motor;

- Configuração programável para seleccionar o conjunto de parâmetros adequado para uma aplicação específica:

ângulo de ignição dependente da velocidade do motor;
Seleção da energia da centelha;
Ajuste individual do tempo de ignição dos cilindros;
Instalação de uma paragem protetora quando a velocidade do motor é excedida.

- Sem peças móveis, sem manutenção necessária;

- Diagnóstico integrado para circuitos internos e externos complexos;

- programa de utilizador baseado em WINDOWSTM para configuração e monitorização de parâmetros;

- Modbus RTU para monitorização e transferência de dados;

- Classe de protecção Classe I, Divisão 2, Grupos C e D, T4 quando se utilizam todos os componentes do sistema de ignição blindado;

- Tecnologia patenteada. Patente dos EUA n° 5.623,209;

- Tensão de alimentação 12 - 24 volts DC.
